On m'a posé la question trois fois la même semaine, dans trois contextes différents : un pote qui réparait un chargeur de perceuse, un étudiant en BTS électrotechnique qui révisait un schéma unifilaire, et un collègue qui essayait de lire la plaque d'un transfo d'isolement pour un local technique. À chaque fois, la même phrase : « c'est quoi déjà le symbole du transformateur ? » Et à chaque fois, je me suis rendu compte que la réponse « deux bobines face à face » ne suffit pas. Parce que dans un vrai schéma, il y a quinze variantes, et si vous confondez un transfo de courant avec un autotransformateur, vous lisez de travers.
Points clés à retenir
- Le symbole de base d'un transformateur est constitué de deux enroulements (souvent dessinés comme deux spires) placés de part et d'autre d'un noyau magnétique représenté par deux traits parallèles.
- Un trait plein sur le noyau signale un transformateur à noyau ferromagnétique ; un trait pointillé ou absent signale un couplage sans noyau matériel (transformateur à air).
- Les variantes (autotransformateur, transfo de courant, transfo triphasé, transfo à prises multiples) ne changent pas la logique : elles modifient le nombre de spires, le nombre de phases ou l'ajout d'un organe de réglage.
- Les symboles suivent une codification normalisée (EN 60617 en Europe) avec des numéros de référence par type — 06-12-01 pour le transformateur générique, par exemple.
- Un symbole de transformateur ne vous dit rien sur les valeurs (tension, puissance, rapport) : ces infos vivent dans la nomenclature ou sur la plaque.
- Savoir lire ces symboles, c'est savoir où regarder dans un schéma avant de chercher un défaut.
Le symbole du transformateur, ce qu'il dessine vraiment
Prenons le cas le plus simple : un transformateur monophasé. Deux enroulements, un noyau, rien d'autre. Graphiquement, ça se représente comme deux séries de boucles (ou deux rectangles barrés) séparées par deux lignes parallèles verticales. Les boucles, ce sont les spires. Les deux lignes parallèles, c'est le circuit magnétique — la carcasse en tôle qui canalise le flux.
Pourquoi deux lignes et pas une ? Parce qu'un noyau a une épaisseur, et le schéma doit le montrer comme une matérialité, pas comme un fil. C'est un détail qui paraît anodin jusqu'au jour où vous tombez sur un symbole avec un seul trait en pointillé au milieu : là, on vous dit que le couplage est magnétique mais sans noyau ferromagnétique, typiquement un transfo à air pour de la haute fréquence.
Les variantes graphiques qui changent tout
Le même symbole de base se décline selon quelques paramètres simples :
- Nombre de spires : plus il y a de boucles d'un côté, plus le rapport de transformation est élevé. Un côté avec deux spires et l'autre avec dix, vous avez un abaisseur.
- Noyau : trait plein = ferromagnétique ; pointillé = à air ; parfois barré = noyau saturable.
- Prise médiane : un petit trait qui part du milieu d'un enroulement signale un point milieu, très courant sur les transfos d'alim symétriques.
- Flèche oblique sur le noyau : présence d'un réglage de prises (commutateur), symbole de transfo à prises multiples.
- Cercles autour des enroulements : rare, mais on le voit sur certains schémas de transfos de mesure, pour signaler un blindage électrostatique entre primaire et secondaire.
Et là, un piège classique. Sur beaucoup de schémas industriels, le symbole du transformateur se simplifie en deux cercles qui se touchent ou en un simple rectangle barré. Ce n'est pas une erreur de dessin, c'est une convention de représentation condensée utilisée quand le schéma est déjà chargé. Je me suis fait avoir la première fois : je cherchais un enroulement là où il n'y avait qu'une vignette standardisée.
Monophasé, triphasé : la différence tient à trois fils qui deviennent quatre
Voilà le point qui bloque le plus de gens, moi compris pendant un moment. Le symbole du transformateur monophasé et celui du transformateur triphasé ne se ressemblent pas. Pas du tout.
Monophasé : deux enroulements, point
Deux bobines, un noyau, deux bornes de chaque côté. Le dessin tient sur un timbre-poste. Vous le voyez partout : alims de labo, chargeurs, petits transfos d'isolement 230/230.
Triphasé : trois colonnes, deux couplages possibles
Le triphasé, lui, se représente par trois paires d'enroulements réparties sur trois colonnes de noyau, ou par une représentation simplifiée en triangle/étoile selon le couplage. Les notations classiques :
- Yy (étoile-étoile) : primaire en étoile, secondaire en étoile.
- Dy (triangle-étoile) : le plus courant en distribution, parce qu'il absorbe mieux les déséquilibres de charge.
- Yd (étoile-triangle) : utilisé côté alternateur dans certaines configurations.
- Dz (triangle-zigzag) : typique des transfos de distribution basse tension, pour limiter les harmoniques de rang 3.
Le « zigzag » mérite qu'on s'y arrête. C'est un mode de couplage où chaque phase du secondaire est répartie sur deux demi-enroulements appartenant à des colonnes différentes. Résultat : le symbole montre des enroulements enchevêtrés, avec des liaisons qui se croisent. Si vous tombez sur un schéma où les spires du secondaire semblent reliées n'importe comment, ce n'est pas une erreur : c'est un zigzag.
Le symbole du transformateur abaisseur : comment le repérer d'un coup d'œil
Question bête, réponse pas si évidente. Le symbole d'un abaisseur, c'est le même que celui d'un élévateur. Il n'y a pas de flèche « sens de la conversion » dans le symbole normalisé. Ce qui distingue un abaisseur d'un élévateur, c'est uniquement le rapport du nombre de spires : plus de spires du côté haute tension, moins du côté basse tension.
Du coup, si vous cherchez à reconnaître un abaisseur 230/12 dans un schéma, vous ne pouvez pas vous fier au dessin seul. Vous devez croiser trois sources : le nombre de spires relatif, la désignation du composant (T1, T2…), et la nomenclature en marge du plan qui donne la tension primaire et secondaire.
J'ai vu des étudiants perdre 20 minutes sur un schéma parce qu'ils cherchaient une flèche directionnelle. Elle n'existe pas. Le symbole est symétrique par conception, parce qu'un transformateur est réversible : il abaisse dans un sens, il élève dans l'autre.

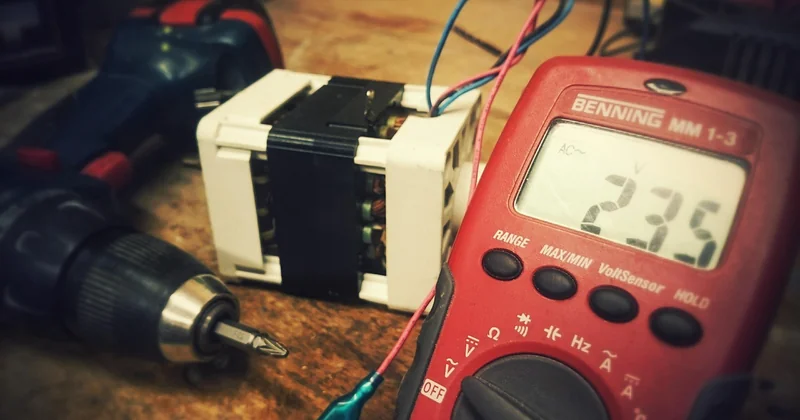

Comment lire un schéma 230 V / 12 V concret
Prenons un schéma d'alimentation linéaire classique. Vous avez, de gauche à droite :
- L'arrivée secteur 230 V, souvent symbolisée par deux traits avec la mention L et N.
- Le symbole du disjoncteur ou du fusible, en amont — un interrupteur avec un petit carré ou un arc de cercle selon la normale.
- Le transformateur abaisseur, avec ses deux enroulements et son noyau.
- Le symbole du redresseur : un pont de quatre diodes en losange (ou un simple carré avec ~ et + / − selon les conventions).
- Un condensateur de filtrage, un régulateur, et la sortie 12 V continu.
Ce que je veux que vous reteniez : le symbole du transformateur, dans un schéma pareil, occupe une place bien précise. Il est toujours entre l'étage alternatif et l'étage redressé. Si vous le voyez après un redresseur, soit vous lisez mal, soit c'est un transfo d'impulsion monté sur un convertisseur à découpage — et là, la logique est complètement différente.
| Symbole | Ce qu'il représente | Repère visuel |
|---|---|---|
| Transformateur générique | Deux enroulements + noyau | Deux spires séparées par deux traits parallèles |
| Autotransformateur | Un seul enroulement à prise | Une seule spire avec un plot intermédiaire |
| Transformateur de courant | Enroulement primaire traversé par le conducteur | Trait qui passe à travers un cercle ou un rectangle |
| Transformateur triphasé | Trois phases couplées | Trois paires d'enroulements, notation Yy/Dy/… |
| Transformateur à prises | Enroulement primaire réglable | Flèche oblique traversant le noyau |
Autotransformateur et transfo de courant : deux symboles qui trompent
L'autotransformateur est le cas le plus souvent confondu. Il n'a qu'un seul enroulement, avec une prise intermédiaire. Le primaire et le secondaire partagent donc une partie des spires. Graphiquement, ça donne une seule spire (ou un seul rectangle) avec un plot qui part du milieu. Pas de noyau séparant deux bobines — juste un enroulement unique.
Conséquence pratique : pas d'isolation galvanique. Si vous voyez ce symbole et que le reste du schéma prétend isoler le secondaire, il y a une incohérence. J'ai déjà eu à reprendre un plan de câblage client où un autotransformateur avait été utilisé là où un transfo d'isolement était requis pour une raison de sécurité. Personne ne l'avait vu parce que les deux symboles se ressemblent à première vue.
Le transformateur de courant, lui, se repère autrement. Le symbole montre souvent un conducteur qui traverse un cercle (ou un rectangle), sans contact électrique. C'est la signature visuelle d'un transfo dont le primaire est en fait le câble lui-même, qui passe à travers un tore magnétique. On le voit partout en mesure d'intensité, jamais en distribution de puissance.
La codification normalisée : à quoi servent les numéros
Les symboles ne sont pas laissés au hasard. En Europe, la norme EN 60617 (issue de la CEI 60617) classe chaque symbole par un numéro de référence. Le transformateur générique porte par exemple la référence 06-12-01. Un transfo de tension, un transfo de courant, un réducteur de mesure ont chacun leur numéro.
Ça vous sert concrètement à deux choses. D'abord, à chercher un symbole précis dans une bibliothèque CAO sans vous tromper. Ensuite, à lire un schéma d'un pays étranger qui suit la même norme : le dessin peut varier légèrement, mais la référence, elle, ne bouge pas. Je conseille à tous ceux qui bossent avec des plans d'origine allemande ou italienne de se faire une petite fiche de correspondance. Ça évite bien des allers-retours.
À l'inverse, si vous travaillez sur des schémas américains, la référence est souvent ANSI/IEEE et les dessins changent assez pour perdre quelqu'un qui n'y est pas habitué. Le principe reste : deux enroulements, un noyau, mais la stylisation des spires est différente.
Trois erreurs que je vois revenir tout le temps
La première : confondre le symbole du transformateur avec celui de la bobine d'induction (self). Une self, c'est une seule spire, sans secondaire. Un transfo en a toujours deux — même si l'un des deux est le conducteur lui-même, comme dans le transfo de courant.
La deuxième : croire que le trait plein sur le noyau indique une polarité. Non. Il indique la nature du circuit magnétique, pas un sens de branchement. La polarité se lit ailleurs, souvent avec un point sur les bornes homologues (le fameux « point » des schémas de transfo, qui indique les bornes de même polarité instantanée).
La troisième, et c'est celle qui m'a coûté le plus de temps : prendre le symbole d'un transformateur de mesure pour un transfo de puissance. Ils se ressemblent, parfois se dessinent avec les mêmes deux spires. La différence n'est pas dans le symbole, elle est dans la nomenclature : un transfo de mesure porte une classe de précision (0,5 / 1 / 3), une puissance de quelques VA seulement, et il est branché côté mesure, jamais côté charge.
Ce n'est pas une question de dessin. C'est une question de contexte. Et c'est probablement la leçon la plus utile que je puisse vous transmettre sur les symboles de transformateurs : le dessin vous dit quelle famille d'appareil vous regardez, pas quel appareil précis. Pour ça, il faut lire l'ensemble du schéma, la nomenclature, et parfois la plaque du composant quand vous êtes devant le tableau.
La prochaine fois que vous tombez sur un symbole bizarre dans un plan, ne cherchez pas la réponse dans le dessin seul. Regardez ce qui est branché avant, ce qui est branché après, et ce que dit la légende. Neuf fois sur dix, c'est là que se trouve l'information qui manque. Et la dixième fois… c'est que le schéma a été mal dessiné. Ça arrive aussi.
