Installer un portail battant automatique est une solution idéale pour allier confort, sécurité et modernité à votre domicile ou entreprise. Avec la montée en puissance de la domotique et des systèmes connectés, la motorisation portail est devenue accessible à un large public, permettant désormais d’automatiser l’accès en toute simplicité. Que vous choisissiez un portail en aluminium, bois ou fer forgé, la pose d’un portail motorisé améliore considérablement la gestion de votre entrée en offrant une ouverture rapide et sécurisée, sans effort manuel. Le choix du mécanisme, de la motorisation, et la bonne installation électrique portail sont des étapes essentielles pour garantir la pérennité et la sécurité de votre barrière automatique.
Ce guide complet vous aidera à comprendre les points clés de la pose portail battant, des préparatifs aux techniques d’installation, en passant par les conseils pour la maintenance portail. En suivant ces recommandations, vous éviterez les erreurs fréquemment constatées et profiterez pleinement des avantages offerts par la motorisation de votre portail. Découvrez comment conjuguer esthétique, fonctionnalité et sécurité portail avec une installation adaptée à vos besoins et contraintes techniques. Enfin, vous retrouverez plusieurs ressources pour approfondir chaque étape de l’installation.
Préparation rigoureuse à l’installation d’un portail battant automatique
La première étape pour réussir la pose d’un portail battant motorisé est une préparation minutieuse du site. Cette phase conditionne la solidité de l’ensemble et le bon fonctionnement de votre barrière automatique sur le long terme. Pour commencer, il est primordial de contrôler la planéité de la fondation où seront posés les piliers. Un sol irrégulier risque de provoquer un frottement prématuré entre les vantaux et le sol, entravant ainsi l’ouverture fluide et augmentant la sollicitation du moteur.
Ensuite, l’alignement vertical des piliers doit être vérifié avec un niveau à bulle afin d’assurer que chaque fixation sera stable et que les gonds seront parfaitement verticaux. Une erreur d’alignement risque de provoquer un fonctionnement irrégulier du portail et d’endommager la motorisation portail au fil du temps.
La mesure précise de l’écartement entre les piliers est également cruciale. Celle-ci doit correspondre à la longueur totale du portail, augmentée d’un jeu complémentaire de 60 à 80 millimètres pour permettre une ouverture complète à 90° minimum, garantissant une circulation sans encombre. Omettre cette précision entraînera une ouverture partielle ou des efforts excessifs lors de la manœuvre automatisée. Le dégagement latéral doit aussi être prévu pour éviter tout contact avec des murs, haies ou autres obstacles.
Outils indispensables pour la préparation
- Niveau à bulle pour vérifier la verticalité des piliers et l’horizontalité des supports.
- Perceuse à percussion équipée de mèches adaptées au matériau de la maçonnerie des piliers (béton, brique, métal).
- Gonds renforcés en fonction du poids des vantaux pour garantir une rotation fluide.
- Fixations spécifiques : chevilles HILTI HRD-HR 10×80 ou scellement chimique pour une fixation durable.
- Équipements de sécurité : gants, lunettes et protections auditives indispensables lors des perçages et manipulations lourdes.
Avant même de poser le portail, vérifiez la solidité des piliers, qui doivent posséder un ancrage au sol d’au moins un mètre. Évitez les piliers présentant des fissures ou un désalignement important. Le sol doit être parfaitement nivelé autour des gonds pour limiter toute friction.
Pour les piliers en béton ou en métal, il convient de prévoir des fondations robustes. Si votre portail est en aluminium ou PVC, des piliers de 20×20 à 30×30 cm sont souvent suffisants. Par contre, les portails bois ou acier nécessiteront des piliers de 40×40 cm pour un meilleur support. Si vous prévoyez d’installer une motorisation, pensez à anticiper le passage de câbles d’alimentation électrique portail en respectant la réglementation en vigueur.
En suivant ces préconisations, vous limitez les risques liés à une mise en place bâclée, qui pourrait compromettre à terme la sécurité portail et le bon fonctionnement automatique.
Techniques d’installation performantes pour un portail battant fiable
La technique de fixation des gonds dépend du matériau de vos piliers et du poids total de vos vantaux. Pour les piliers en béton armé, la fixation recommandée est l’utilisation de chevilles HILTI HRD-HR 10×80 ou un scellement chimique à base de résine polyester. Ces méthodes assurent une tenue mécanique parfaite face aux efforts répétitifs induits par l’ouverture et la fermeture. Une perceuse à percussion munie d’une mèche SDS+ est nécessaire pour préparer les trous d’ancrage avant insertion des chevilles ou résine.
Pour les piliers en brique pleine, des chevilles métalliques expansées galvanisées sont conseillées. Attention à bien percer avec une mèche béton pour garantir un perçage net. Les piliers en parpaing creux nécessitent impérativement un scellement chimique avec tige filetée inox pour ne pas fragiliser la structure. Enfin, les piliers en aluminium sont fixés à l’aide de vis autotaraudeuses en inox, garantissant résistance à la corrosion et maintien solide.
Comparatif des fixations selon le matériau des piliers
| Type de pilier | Méthode de fixation recommandée | Matériel nécessaire |
|---|---|---|
| Béton armé | Cheville Hilti HRD-HR 10×80 ou scellement chimique | Perceuse à percussion, mèche SDS+, résine ou chevilles |
| Brique pleine | Cheville métallique expansée | Cheville acier galvanisé, mèche béton |
| Parpaing creux | Scellement chimique avec ancrage fileté | Résine polyester, tige filetée inox |
| Pilier aluminium | Vis autotaraudeuse ou vis à béton | Vis inox résistantes à la corrosion |
Le positionnement des gonds est stratégique : ils doivent être placés à 20 cm du haut et 30 cm du bas des vantaux. Cette disposition permet une meilleure répartition de l’effort mécanique, essentielle dans le cas des portails lourds, par exemple en fer forgé. Un espace de 5 mm entre les gonds et les piliers assure un fonctionnement sans friction et évite toute déformation.
Pour vérifier l’alignement horizontal et l’équerrage des deux battants, utilisez un cordeau tendu solidement entre les piliers. Cette méthode garantit une ouverture symétrique, élément indispensable pour une installation solide et durable. Dans certains cas, notamment pour des portails de grande taille ou très lourds, l’usage de gonds renforcés à roulement à billes est conseillé pour une motorisation portail sans effort excessif ni bruit.
Ne négligez pas la maintenance portail dès cette étape. Un contrôle régulier de l’alignement évitera des frottements et prématurer l’usure. Pour approfondir ces étapes, vous pouvez consulter ce guide complet sur l’installation d’un portail battant motorisé.
Installation des accessoires essentiels et motorisation efficace
La pose de votre portail battant automatique ne serait pas complète sans l’installation des accessoires indispensables à son bon fonctionnement. Le sabot, ou butée basse, joue un rôle majeur dans la stabilité du portail en position fermée. Il est souvent placé au centre, à environ 5 cm du sol. Pour un portail manuel, un sabot à basculeur est recommandé, tandis qu’un sabot classique conviendra mieux aux portails motorisés afin d’éviter toute obstruction lors de l’ouverture automatique.
Veillez à le fixer solidement avec des vis en inox pour éliminer tout jeu latéral. Un sabot mal fixé peut entraîner des nuisances sonores liées aux vibrations ou générer des efforts inutiles sur la motorisation.
En complément, le choix de la serrure doit être adapté à votre modèle de portail. Les portails anciens profiteront d’une serrure en applique classique, tandis que les modèles plus modernes intègrent généralement une serrure encastrée. L’emplacement idéal est à hauteur d’homme pour un accès aisé. Pour une motorisation portail avec télécommande, on privilégiera une gâche électrique commandée électriquement via digicode, interphone ou badge. Ces systèmes facilitent l’ouverture à distance tout en renforçant la sécurité portail pour éviter toute intrusion.
Différents types de motorisation pour portail battant
| Type de motorisation | Caractéristiques principales | Prix indicatif |
|---|---|---|

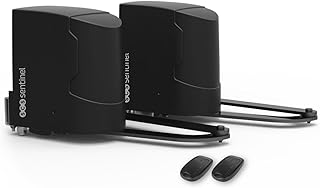

| Moteur à bras articulés | Robuste, efficace contre vents forts, supporte portails jusqu’à 300 kg, installation accessible, compatible alu, PVC, bois | De 499 € à 849 € chez Somfy, jusqu’à 2 000 € pour modèle hydraulique |

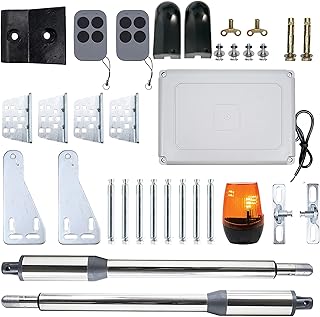

| Moteur à vérins | Compact, économique, adapté portails moyens jusqu’à 4 mètres, moins bon pour portails lourds (max 200 kg) | Entre 500 € et 1 000 €, modèles hydrauliques jusqu’à 2 000 € |
| Moteur enterré | Invisible, grande fiabilité, adapté à tous portails, installation avec travaux de maçonnerie | À partir de 1 000 €, jusqu’à 2 000 € et plus |
| Moteur solaire | Autonome, écologique, faible entretien, idéale zones sans électricité, performances comparables | À partir de 600 €, modèles 100% solaires disponibles |
La centrale de commande doit être fixée à un endroit sec, généralement sur un pilier, pour protéger l’électronique. Installez les moteurs à environ 15-20 cm des gonds pour optimiser la force exercée et la longévité. Pour les moteurs à bras articulés, la fixation se fait sur la traverse horizontale des vantaux pleins ou en haut du vantail pour les modèles ajourés.
Qui plus est, la connexion électrique doit suivre la norme NFC 15-100. Un disjoncteur 10A/30mA est recommandé pour protéger le circuit. Il est fortement conseillé de faire appel à un professionnel pour le raccordement électrique portail afin d’assurer la conformité et la sécurité globale. Après le câblage, procédez aux réglages des fins de course pour que le portail s’arrête exactement à l’ouverture et à la fermeture prévues.
Une fois cette étape franchie, testez le détecteur d’obstacles qui garantit la sécurité portail et évite tout écrasement accidentel. Une télécommande permettra une gestion à distance simplifiée de votre barrière automatique. Pour un bon entretien et éviter les dysfonctionnements, vérifiez régulièrement l’alignement des battants et l’état des fixations.
Erreurs fréquentes à éviter lors de la pose et la motorisation
L’installation d’un portail battant automatique peut sembler simple en apparence, mais plusieurs erreurs classiques peuvent compromettre la fiabilité de votre système. Parmi les méprises les plus courantes, le choix inadapté des fixations selon la nature des piliers est une source fréquente de problèmes. Une fixation faible sur un pilier en parpaing creux peut céder sous le poids et provoquer l’affaissement du portail.
Une autre erreur réside dans une prise de mesures approximative, particulièrement concernant l’écartement des piliers ou les espaces entre vantaux. Par exemple, un espace insuffisant entre les battants peut provoquer un grippage, endommageant la motorisation portail et réduisant la durée de vie de la télécommande associée.
Ne négligez pas la préparation électrique. Une installation non conforme à la norme NFC 15-100, ou une alimentation insuffisante, entraîne des pannes répétées et représente un risque pour la sécurité. Pour pallier cela, faites appel à un électricien qualifié pour la pose électrique portail.
Enfin, installer un moteur sur un portail trop lourd pour sa capacité peut aboutir à une usure prématurée ou à la surchauffe du moteur. Attention à bien choisir la motorisation adaptée selon le poids et la taille du portail, ce que vous pouvez approfondir sur ce site spécialisé en installation sécurisée de portail battant.
Liste des erreurs à éviter pour votre installation portail battant automatique
- Ne pas vérifier la résistance et l’alignement des piliers avant fixation
- Choisir des fixations inadaptées au matériau des piliers
- Mauvaise prise de mesures pour l’écartement des vantaux
- Ignorer la réglementation électrique et faire une installation non conforme
- Motoriser un portail sans tenir compte de son poids réel
- Omettre l’entretien régulier et la vérification des gonds et joints
Maintenance et sécurité pour un portail battant automatique durable
La maintenance portail est un aspect souvent sous-estimé, pourtant essentielle pour conserver une motorisation portail performante et sécurisée. Le contrôle périodique de l’alignement des vantaux et de l’état des gonds permet d’éviter les frottements excessifs pouvant entraîner une usure prématurée des pièces mécaniques.
Il est recommandé de lubrifier les gonds et les mécanismes d’ouverture au moins une fois par an avec une graisse adaptée. Un entretien régulier prévient également les bruits inhabituels et garantit une ouverture douce et efficace, prolongeant ainsi la durée de vie de la motorisation ainsi que celle de la télécommande.
Par ailleurs, la sécurité portail doit suivre les normes en vigueur. Intégrez des dispositifs tels que des détecteurs d’obstacles et des photocellules pour éviter tout risque d’écrasement, notamment si des enfants ou animaux de compagnie circulent à proximité. Le respect de ces consignes garantit un usage sécurisé et réduit les accidents domestiques.
En cas de panne ou si votre motorisation portail montre des signes de faiblesse comme des décrochages ou un ralentissement, n’hésitez pas à contacter un professionnel. Une intervention rapide permet souvent une réparation simple avant que le problème ne s’aggrave.
Enfin, pensez à actualiser périodiquement le système de commande, notamment si vous utilisez une télécommande ancienne, pour bénéficier des dernières fonctionnalités et améliorations de sécurité. Pour approfondir ces conseils, retrouvez des astuces sur la motorisation et la gestion sécurisée du portail.
Résumé des recommandations pour une maintenance efficace
- Contrôler l’alignement des vantaux et gonds régulièrement
- Lubrifier les pièces mobiles au moins une fois par an
- Installer des dispositifs de sécurité conformes aux normes
- Vérifier le bon fonctionnement des détecteurs d’obstacles
- Mettre à jour les commandes et télécommandes
Quelle est la charge maximale recommandée pour un moteur à bras articulés ?
Les moteurs à bras articulés supportent généralement des portails jusqu’à 300 kg, ce qui suffit pour la plupart des modèles en aluminium, bois ou PVC. Au-delà, il est conseillé d’opter pour des moteurs hydrauliques plus puissants.
Puis-je installer moi-même une motorisation portail ?
L’installation d’un portail battant automatique est accessible aux bricoleurs expérimentés à condition de respecter rigoureusement les étapes, notamment le choix des fixations et la pose électrique conforme. Sinon, le recours à un professionnel est recommandé pour garantir la sécurité.
Quels sont les avantages d’une motorisation solaire pour portail ?
La motorisation solaire pour portail offre autonomie électrique, économie d’énergie et faible impact environnemental. Elle est particulièrement adaptée aux sites isolés loin du réseau électrique.
Comment assurer la sécurité de mon portail automatique ?
Pour sécuriser votre portail automatique, il convient d’installer des détecteurs d’obstacle, un système de verrouillage solide et de respecter les normes de sécurité électrique. La maintenance régulière est aussi essentielle pour prévenir les dysfonctionnements.
Quels outils sont indispensables pour la pose d’un portail battant ?
Parmi les outils incontournables, on compte une perceuse à percussion avec mèches adaptées, un niveau à bulle pour le contrôle d’alignement, des gonds renforcés, et un équipement de protection individuelle.
