Un jour, un lecteur m'écrit : « J'ai branché une électrovanne 24 V sur mon transfo, elle a tenu trois semaines. » Je lui demande la référence de l'alimentation. Réponse : un vieux chargeur de perceuse recyclé, sortie 24 V continu, 800 mA. L'électrovanne demandait 1,2 A en pointe. Le transfo n'a pas grillé tout de suite. Il a chauffé, puis il a lâché. Et c'est exactement le piège du transformateur 230v 24v : on croit qu'il suffit que les volts correspondent. En réalité, c'est le courant, le type de sortie (alternatif ou continu) et l'usage réel qui décident si l'installation tient dix ans ou trois semaines.
Ce sujet revient sans arrêt en 2026 parce que le 24 V s'est glissé partout : éclairage LED, automatismes, portails, volets roulants, domotique, armoires industrielles. Sauf qu'on ne choisit pas un abaisseur de tension comme on choisit une ampoule. Il y a des règles, des normes, et quelques erreurs classiques qui coûtent cher.
Points clés à retenir
- Un transformateur 230v 24v ne se choisit pas sur la tension seule : le courant disponible (en ampères) compte autant.
- Sortie AC ou DC ? Un transfo délivre de l'alternatif, une alimentation 24v délivre du continu. Ce n'est pas interchangeable.
- Prévoyez toujours une marge : dimensionnez à 120-130 % du besoin réel, jamais à 100 %.
- Pour une armoire, un module d'alimentation DIN rail est la solution propre et normée.
- Le transfo sécurité (24 V) protège en milieux humides, mais seulement s'il est bien isolé.
- Un transfo qui chauffe anormalement signale presque toujours un sous-dimensionnement, pas un défaut.
Transformateur ou alimentation 24v : la confusion qui coûte cher
La première fois que j'ai installé un éclairage LED 24 V dans un atelier, j'ai acheté un « transfo 230/24 » à 15 € sur un site de bricolage. Sortie : 24 V alternatif, 60 VA. Je l'ai branché sur des spots LED qui demandaient du continu. Résultat : un clignotement permanent, puis un transfo qui ronronnait de plus en plus fort. J'ai mis deux jours à comprendre que je m'étais trompé de matériel, pas de puissance.
Voilà le point de départ qu'il faut clarifier. Un transformateur 230v 24v, au sens strict, abaisse une tension alternative en une autre tension alternative. Il fait ça avec deux bobinages et un noyau. Une alimentation 24v, c'est autre chose : elle convertit le 230 V alternatif en 24 V continu, avec un redresseur et un régulateur. On parle alors de convertisseur 230v vers 24v.
AC ou DC : comment savoir ce dont on a besoin ?
Le repère est simple : regardez la plaque de l'appareil à alimenter.
- Un contacteur, une sonnette, un électro-aimant d'ancienne génération : souvent du 24 V AC.
- Un ruban LED, une caméra, un automate, un capteur moderne : presque toujours du 24 V DC.
- Un portail ou un volet roulant : ça dépend du moteur, mais le 24 V DC gagne du terrain.
- Un appareil marqué « 24 V ⎓ » : continu obligatoire, un transfo AC le détruira à terme.
Si vous branchez du continu sur un transfo alternatif, l'appareil ne grille pas forcément tout de suite. Il fonctionne mal, chauffe, et meurt lentement. C'est encore plus sournois qu'une panne franche.
Pourquoi passer en 24 V plutôt que rester en 230 V ?
La réponse tient en un mot : sécurité. Le 24 V appartient à la catégorie des très basses tensions, et un contact accidentel n'a pas les mêmes conséquences qu'avec du 230 V. Dans un local humide, une salle de bain, un jardin, un atelier avec des projections, c'est un vrai argument. Ajoutez à ça la facilité de câblage (section de câble plus faible) et la compatibilité avec toute l'électronique moderne. Le 24 V est devenu la langue commune des automatismes.
Pour creuser la logique de l'abaissement de tension et de l'isolation, j'ai un jour comparé les familles de matériel dans ce guide sur l'autotransformateur, et la différence entre isolation et simple abaissement y est expliquée sans détour.
Comment dimensionner la puissance sans se tromper
Une question que je reçois chaque semaine : « Il me faut combien de VA ? » Et la réponse honnête, c'est : ça dépend de ce que vous branchez, pas de la tension.
La règle de base est simple. Additionnez la consommation de tous les appareils alimentés. Puis ajoutez une marge. Sur mon dernier chantier, un éclairage de vitrine en 24 V DC : 8 spots de 7 W, soit 56 W au total. J'ai posé une alimentation de 100 W. Pourquoi presque le double ? Parce que les LED ont un courant d'appel au démarrage, et parce qu'une alimentation qui tourne à 60 % de sa capacité chauffe moins et dure plus longtemps.
La marge, ce n'est pas du gaspillage
Voici les repères que j'applique, après quelques années de dépannages :
- Éclairage LED : marge de 30 % minimum sur la puissance totale.
- Moteurs (portail, volet) : marge de 50 %, car le courant de démarrage peut tripler.
- Électronique sensible (automates, cartes) : 20 % suffisent, mais qualité d'alimentation obligatoire.
- Charges résistives simples (résistances chauffantes) : 10 % de marge, c'est déjà confortable.
Et le piège classique : la puissance indiquée sur un transfo AC est en VA (voltampères), pas en watts. Avec un facteur de puissance médiocre côté charge, la correspondance n'est pas 1:1. Les fabricants sérieux le précisent sur la plaque. Les autres, non.
Comparatif des solutions d'alimentation 24v
Pour y voir plus clair, voici un tableau des principales options qu'on rencontre sur le marché, avec leurs usages typiques.
| Type | Sortie | Usage typique | Points forts | Limites |
|---|---|---|---|---|
| Transformateur classique | 24 V AC | Sonneries, contacteurs, anciens automatismes | Robuste, simple, pas d'électronique | Pas de DC, ronronnement possible |
| Alimentation à découpage | 24 V DC | LED, caméras, automates, domotique | Rendement élevé, légère, régulée | Sensible aux surtensions, bruit HF possible |
| Module d'alimentation DIN | 24 V DC | Armoires électriques, industriels | Montage rail, normé, protection intégrée | Prix plus élevé, encombrement |
| Transfo sécurité (isolement) | 24 V AC ou DC | Locaux humides, salles de bain, piscines | Isolation renforcée, sécurité maximale | Puissance limitée, coût |

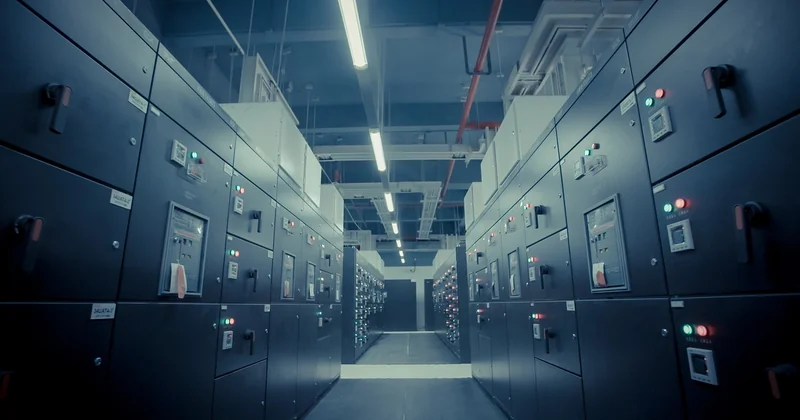

Le module d'alimentation DIN, la solution pour les armoires
Quand je vois une armoire électrique bricolée avec une alimentation posée sur une étagère et tenue par du chatterton, je sais déjà que le dépannage va être long. Un module d'alimentation DIN se clipse sur rail, il est propre, il est normé, et il se remplace en trente secondes.
Sur une armoire de commande que j'ai remise à niveau l'an dernier, il y avait quatre alimentations séparées, toutes branchées à l'arrache. J'ai tout regroupé sur un seul module DIN 24 V DC, 10 A, avec protection contre les courts-circuits et la surcharge. Résultat : plus de câbles qui pendent, une seule référence à commander en cas de panne, et un temps de dépannage divisé par trois.
Comment choisir son module d'alimentation DIN ?
- Vérifiez la tension de sortie : 24 V DC régulée, avec une tolérance serrée.
- Regardez le courant disponible, pas seulement la puissance affichée.
- Privilégiez un module avec protection intégrée (surcharge, court-circuit, surchauffe).
- Contrôlez l'indice de protection IP si l'armoire est en milieu poussiéreux.
- Pensez à la place : un module 10 A prend plus de largeur de rail qu'un 2,5 A.
Et pour la lecture des schémas et des plaques avant de câbler, un petit rappel ne fait pas de mal : décoder le symbole du transformateur évite bien des erreurs sur un unifilaire.
Transfo sécurité 24v : quand c'est obligatoire, quand c'est du confort
Le transfo sécurité (ou transformateur d'isolement de sécurité) n'est pas juste un transfo qui sort du 24 V. C'est un matériel dont l'isolation entre le primaire et le secondaire est renforcée, conçu pour qu'aucun défaut ne puisse mettre la basse tension en contact avec le secteur. Nuance importante.
Dans certains locaux, la réglementation impose une très basse tension de sécurité : salles d'eau, piscines, certains espaces extérieurs, locaux à risque. Dans ces cas, un simple transfo de récupération ne suffit pas. Il faut un matériel marqué comme tel, avec la double isolation ou l'isolation renforcée.
Comment savoir si j'ai vraiment besoin d'un transfo sécurité ?
Posez-vous deux questions. Le local est-il humide ou mouillé ? L'appareil est-il à portée de main dans une zone où l'on peut être en contact avec l'eau ? Si la réponse est oui à l'une des deux, il faut un transfo sécurité, pas un transfo standard. Sinon, un transfo ordinaire bien dimensionné suffit. J'ai vu trop d'installations où l'on a payé un transfo sécurité pour alimenter une sonnette dans un couloir sec. Ce n'est pas dangereux, juste inutile.
Les erreurs d'installation que je vois le plus souvent
Il y a des erreurs qui reviennent tellement souvent qu'on pourrait en faire un musée.
- Le sous-dimensionnement chronique : on prend le transfo le moins cher, il chauffe, il meurt. C'est l'erreur numéro un.
- Confondre AC et DC, comme je l'ai fait au début, et griller l'électronique en douceur.
- Oublier la ventilation : un transfo dans un coffret fermé sans aération chauffe deux fois plus vite.
- Mélanger les sections de câble : du 24 V sur du câble prévu pour du 230 V, ça marche, mais les chutes de tension sur longue distance sont sous-estimées.
- Ne pas protéger le primaire : un fusible ou un disjoncteur en amont, ce n'est pas du luxe.
Une anecdote pour illustrer le point 3 : un client avait installé son alimentation 24 V dans un coffret étanche, sans aération, en plein soleil derrière une baie vitrée. Elle est morte en quatre mois. Le matériel était bon. L'emplacement, non. Un simple déplacement dans un endroit ventilé a réglé le problème.
Pour les installations en site isolé, où l'on part parfois d'une batterie, la logique d'alimentation change complètement. J'en parle dans ce guide sur le convertisseur 12v 220v pur sinus, parce qu'on y retrouve les mêmes questions de puissance et de marge.
Ce qu'il faut retenir pour choisir sans se tromper
Le transformateur 230v 24v n'est pas un accessoire qu'on choisit à la va-vite. C'est le cœur de l'alimentation de tout un tas d'installations modernes, et une erreur de choix se paie en pannes à répétition. Le bon réflexe : identifier d'abord le type de sortie (AC ou DC), calculer la puissance réelle, ajouter une marge, et privilégier un matériel de qualité même s'il coûte un peu plus cher. Un transfo à 15 € qui tient trois mois coûte plus qu'un module DIN à 60 € qui tient dix ans.
Et si vous devez retenir une seule chose : le courant disponible compte autant que la tension. C'est là que se joue la vraie différence entre une installation qui fonctionne et une installation qui dépannera sans arrêt.
Votre prochaine action ? Prenez la plaque de l'appareil que vous voulez alimenter, notez la tension, le type (AC/DC) et le courant consommé. Avec ces trois informations, vous pouvez choisir votre transfo en cinq minutes, sans hésitation. C'est le point de départ de toute installation propre.
Questions fréquentes
Peut-on brancher un appareil 24 V DC sur un transformateur 24 V AC ?
Techniquement, ça peut fonctionner quelques minutes, mais c'est une mauvaise idée. L'appareil prévu pour du continu n'aime pas l'alternatif : il chauffe, fonctionne mal et finit par griller. Il faut une alimentation 24v DC, pas un transfo AC.
Quelle puissance choisir pour alimenter des LED en 24 V ?
Additionnez la puissance de tous les spots, puis ajoutez 30 % de marge. Pour 8 spots de 7 W (56 W au total), une alimentation de 80 à 100 W est le bon choix. Une alimentation qui tourne à 60 % de sa capacité chauffe moins et dure plus longtemps.
Un transfo 230v 24v qui chauffe, est-ce normal ?
Un peu de chaleur est normale, surtout en charge. Mais s'il devient brûlant au toucher, c'est presque toujours un signe de sous-dimensionnement ou de mauvaise ventilation. Vérifiez la puissance disponible par rapport à la charge réelle, et assurez une aération correcte.
Quelle différence entre un transfo sécurité et un transfo standard ?
Le transfo sécurité a une isolation renforcée entre primaire et secondaire, conçue pour qu'aucun défaut ne puisse mettre le 24 V en contact avec le secteur. Il est obligatoire dans certains locaux humides. Un transfo standard abaisse la tension mais n'offre pas cette garantie d'isolation.
Faut-il un module d'alimentation DIN ou une alimentation classique ?
Pour une armoire électrique, le module DIN est la solution propre et normée : montage sur rail, protection intégrée, remplacement rapide. Pour un usage domestique simple (éclairage LED, petit appareil), une alimentation classique bien dimensionnée suffit largement.
